Гибридная батарея\ Hybrit EV Battery Pack chevy volt 2011-2015 содержит 288 литий-ионных элементов. 3 элемента соединяются в группу, и составляют в собранном виде 96 групп соединенных последовательно. Каждая отдельная группа рассчитана на 3,7 V для напряжения в системе 355 V постоянного тока
Далее группы аккумуляторных батарей соединяются вместе, образуя 3 отдельные секции.
Первые 30 групп составляют секцию #1.
Эта секция находится ближе к капоту и содержит группу элементов 67 по 97
Следующие 24 группы составляют секцию батареи #2.
Эта секция расположена за секцией 1 и содержит группу батарей с 43 по 66.
Следующие 42 группы составляют секцию #3
Модуль управления энергией батареи (Battery Energy Control Module (BECM)) контролирует напряжение 96 групп через 4 модуля управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules).
Существует один модуль для секций #1 и #2, и два модуля для секция #3 . Провода контроля за напряжением подсоединены к каждой отдельной группе элементов, и выходят на разъем, расположенный на верхней поверхности секции батареи. Жгут проводов соединяет этот разъем с модулями управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules), расположенными на верхней поверхности секции батареи. Которые в последствии кодируют полученное напряжение и передают его в модуль управления энергией батареи (Battery Energy Control Module (BECM)).
Модуля управления энергией батареи (Battery Energy Control Module (BECM)) следит за состоянием системы, так же любую информацию о диагностических кодах неисправностей передаются в Гибридный блок управления 2 (Hybrid Powertrain Control Module 2 (HPCM2)) через последовательные данные.

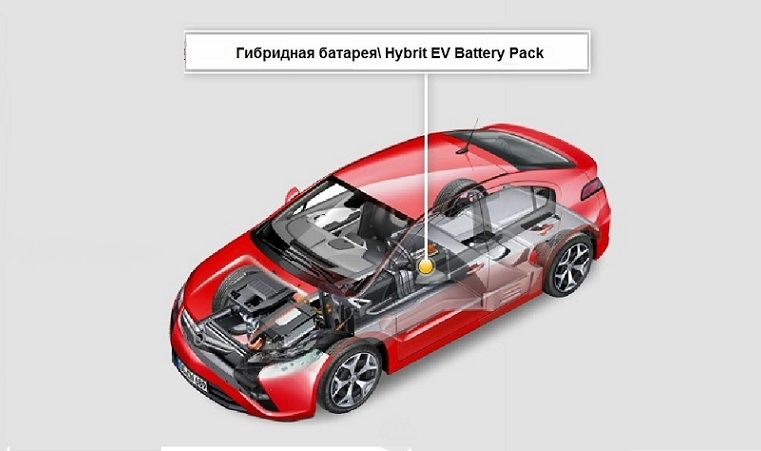

Гибридная батарея\ Hybrit EV Battery Pack находится под автомобилем.

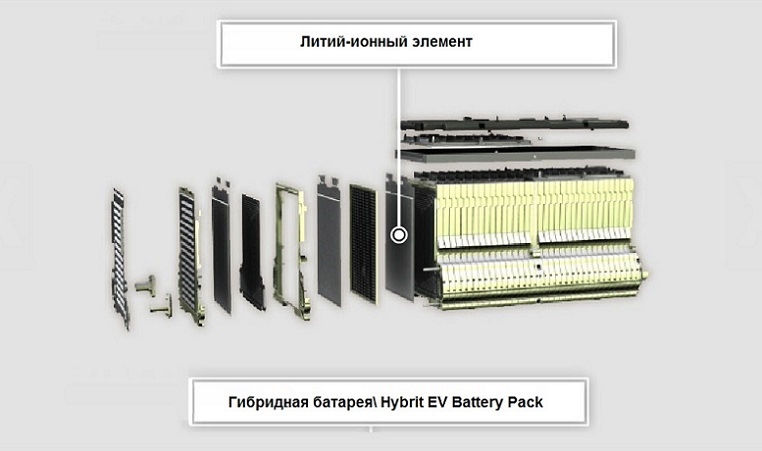

Гибридная батарея\ Hybrit EV Battery Pack Chevrolet VOLT состоит из
—Литий-ионных элементов
—Модуль управления энергией батареи Battery Energy Control Module (BECM)
—4-х Модулей управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules)

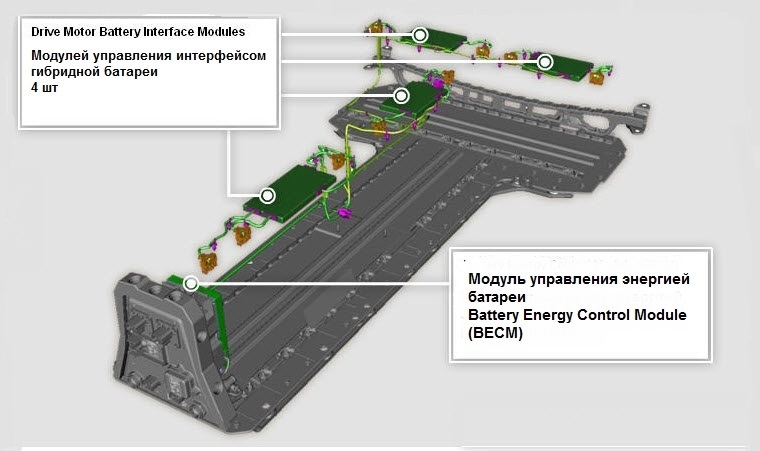

Внутри гибридной батареи\ Hybrit EV Battery Pack находится:
—Модуль управления энергией батареи (Battery Energy Control Module (BECM))
—Модули управления интерфейсом гибридной батареи 4 шт. (Drive Motor Battery Interface Modules)
—Датчик тока
—Сервисный выключатель высокого напряжения

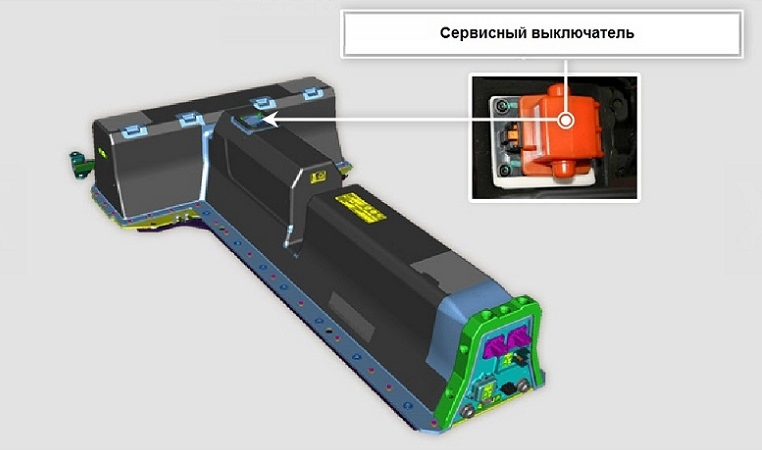

Сервисный выключатель высокого напряжения\Manual Service Disconnect (MSD)
Manual Service Disconnect (MSD)
